ООО Флюорит производит различные оптические детали из кристаллов KCl: у нас Вы можете купить оптические окна, линзы и клинья из KCl.
KCl используется в основном для защитных окон для лазерной техники на CO2. KCl относительно дешев и имеет низкий показатель преломления.

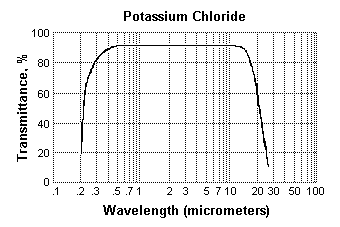

KCl transmittance. Sample thickness 10mm.
Хлорид калия используется для инфракрасных окон, линз и призм в диапазоне 0.3-20mkm (Спектр пропускания шире чем у хлорида натрия). Хлорид калия растворим в воде и полированные поверхности KCl окон должны быть защищены от влаги. Компания Флюорит предлагает защитное полимерное покрытие на оптику из KBr, NaCl, KCl.
KCl окна можно использовать при температурах до 400°С.
KCl свойства |
Chemical Formula |
KCl |
Crystal Class |
Cubic |
Lattice Constant, A |
6.29 |
Molecular Weight |
74.55 |
Density, g/cm3 (20 °C) |
1.98 |
Reflection Loss, % for two surfaces at 10 µm |
6.8 |
Dielectric Constant for 106 Hz at 302 K |
4.64 |
Melting Temperature, K |
1050 |
Thermal Conductivity, W/(m K) at 315 K |
6.7 |
Thermal Expansion, 1/K at 300 K |
36.6 x 10-6 |
Specific Heat, cal/(g K) at 273 K |
0.162 |
Debye Temperature, K |
235 |
Bandgap, eV |
8.5 |
Solubility, g/100 g H2O at 293 K |
34.7 |
Knoop Hardness, kg/mm2 |
7.2[110], 9.3[100] |
Young's Modulus, GPa |
29.63 |
Rupture Modulus, GPa |
0.0044 |
Shear Modulus, GPa |
6.24 |
Bulk Modulus, GPa |
17.36 |
KСl показатель преломления |
Wavelength, µm |
0.40 |
0.59 |
5.30 |
11.7 |
15.0 |
18.1 |
20.2 |
22.8 |
24.3 |
Refractive Index |
1.51 |
1.49 |
1.47 |
1.45 |
1.43 |
1.41 |
1.39 |
1.37 |
1.35 |
|
